Depreme dayanıklı bir trafo nasıl tasarlanır?

Selam! Ped Monteli Transformatörlerin tedarikçisiyim ve bugün bu transformatörlerin sismik faaliyetlere dayanacak şekilde nasıl tasarlanacağı hakkında konuşmak istiyorum. Özellikle depreme yatkın bölgelerde bu çok önemli bir husustur.

Öncelikle Pad Monteli Transformatörler için sismik direncin neden önemli olduğunu anlayalım. Deprem olduğunda yer şiddetli bir şekilde sallanır. Bu sarsıntı, transformatör yapısında çok fazla strese neden olabilir. Transformatör uygun şekilde tasarlanmazsa, muhafazaların çatlaması, gevşek bağlantılar ve hatta ünitenin tamamen arızalanması gibi mekanik hasarlara yol açabilir. Ve bu büyük bir hayır - hayır, çünkü güç kaynağını bozabilir ve ilgili herkes için çok fazla baş ağrısına neden olabilir.

Yapısal Tasarım

Ped Monteli Transformatörün yapısal tasarımı sismik direncin temelidir. Transformatörün muhafazasının deprem sırasında uygulanan kuvvetlere dayanacak kadar sağlam olduğundan emin olmamız gerekiyor. Yaygın bir yaklaşım, mahfaza için yüksek mukavemetli çelik kullanmaktır. Yüksek mukavemetli çelik, deforme olmadan veya kırılmadan daha fazla strese dayanabilir. Transformatörün iç bileşenlerini koruyan sağlam bir kabuk sağlar.

Bir diğer önemli husus ise muhafazanın şeklidir. Sismik kuvvetleri düzensiz şekillere göre daha eşit dağıttığı için dikdörtgen veya kare şekil sıklıkla tercih edilir. Çeliğin kalınlığına da dikkat etmemiz gerekiyor. Daha kalın çelik daha iyi koruma sağlayabilir ancak aynı zamanda ağırlığı da artırır. Bu yüzden güç ve ağırlık arasında bir denge bulmamız gerekiyor.

Ayrıca muhafazanın içinde takviye çubukları kullanıyoruz. Bu çubuklar transformatörün kemikleri gibi davranarak ona ekstra destek sağlar. Deprem sırasında yüksek strese maruz kalma olasılığı en yüksek olan alanları güçlendirmek için stratejik olarak yerleştirilmiştir.

Montaj ve Ankraj

Transformatörün nasıl monte edildiği ve sabitlendiği, yapısal tasarım kadar önemlidir. İyi bir montaj sistemi, deprem sırasında transformatörün kaymasını veya devrilmesini önleyebilir. Transformatörü zemine sabitlemek için genellikle bir cıvata ve braket kombinasyonu kullanırız.

Cıvataların yüksek mukavemetli malzemelerden yapılması gerekir. Zeminin veya montaj pedinin derinliklerine nüfuz edecek kadar uzun olmalıdırlar. Bu, transformatör ile toprak arasında güçlü bir bağlantı sağlar. Ek destek ve stabilite sağlamak için braketler kullanılır. Transformatörün yanlarına ve montaj yüzeyine bağlanırlar.

Montaj sisteminin esnekliğini de dikkate almamız gerekiyor. Tamamen sağlam bir montaj aslında bir deprem sırasında transformatöre daha fazla gerilim aktarabilir. Bu nedenle montaj sistemini bir dereceye kadar esnekliğe sahip olacak şekilde tasarlıyoruz. Bu, transformatörün yer hareketiyle birlikte hafifçe hareket etmesine olanak tanıyarak yapı üzerindeki gerilimi azaltır.

İç Bileşen Tasarımı

Transformatörün iç bileşenleri de sismik dayanıklılıkta rol oynar. Örneğin sargıların iyi bir şekilde sabitlenmesi gerekir. Gevşek sargılar deprem sırasında hareket edebilir ve bu da kısa devreye veya diğer elektrik sorunlarına neden olabilir. Sargıları yerinde tutmak için özel kelepçeler ve destekler kullanıyoruz.

Transformatörü elektrik sistemine bağlamak için kullanılan buşinglerin de sismik dayanıklılığa uygun olarak tasarlanması gerekmektedir. Deprem sırasındaki titreşimlere ve hareketlere, elektriksel yalıtımları bozulmadan ve kaybolmadan dayanabilmelidirler. Genellikle hasar görmeden hafifçe bükülebilen esnek burçlar kullanırız.

Test ve Sertifikasyon

Ped Monteli Transformatörü sismik direnç için tasarladıktan sonra onu test etmemiz gerekir. Çeşitli test yöntemleri mevcuttur. Yaygın yöntemlerden biri sarsma masası testidir. Sarsma masası testinde transformatör, deprem benzeri hareketleri simüle edebilen bir platform üzerine yerleştirilir. Platform, nasıl tepki verdiğini görmek için transformatörü farklı frekanslarda ve genliklerde sallıyor.

Ayrıca sonlu elemanlar analizi (FEA) de yapıyoruz. FEA, transformatörün farklı sismik koşullar altında nasıl davranacağını tahmin edebilen bilgisayar tabanlı bir simülasyon yöntemidir. İyileştirmeler yapabilmemiz için tasarımdaki zayıf noktaları belirlememize yardımcı olur.

Başarılı testlerden sonra ilgili makamlardan sertifika alıyoruz. Sertifika, transformatörlerimizin sismik dayanıklılık açısından endüstri standartlarını karşılamasını sağlar. Müşterilerimize aldıkları transformatörlerin emniyetli ve güvenilir olduğunu bilmeleri gönül rahatlığı sağlar.

Gerçek Dünya Uygulamaları

Gerçek dünya senaryolarında, sismik direnç için tasarlanan Pad Monteli Transformatörlerin çok etkili olduğu kanıtlanmıştır. Örneğin Kaliforniya gibi depreme yatkın bölgelerde birçok enerji şirketi bizim teknolojimizi kullanıyor.Zemin Pedi Monteli Transformatör. Bu transformatörler birçok sismik olaya büyük bir hasar vermeden dayanmış ve yerel topluluklara sürekli bir güç kaynağı sağlamıştır.

Bizim3000 Kva Pad Montajlı Dağıtım Trafosusismik aktivitenin yüksek olduğu bölgelerde de popülerdir. Sağlam tasarımı ve sismik dayanıklı özellikleri, onu güç dağıtım ağları için güvenilir bir seçim haline getiriyor.

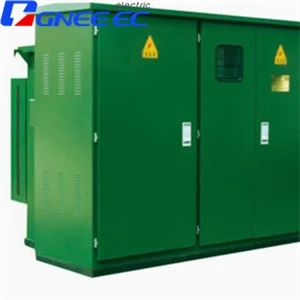

Üç Fazlı 2500kva Ped Montajlı Trafobaşka bir harika seçenek. Dünya çapında depreme yatkın pek çok bölgede kullanılmış ve zorlu sismik koşullar altında iyi performans göstermiştir.

Neden Transformatörlerimizi Seçmelisiniz?

Ped Monteli Transformatörler pazarındaysanız, bizimkini seçmeniz için birkaç neden var. Öncelikle transformatörlerimiz sismik direncin ardındaki bilimi anlayan deneyimli mühendislerden oluşan bir ekip tarafından tasarlanmaktadır. En üst düzeyde güvenlik ve güvenilirlik sağlamak için en son teknoloji ve malzemeleri kullanıyoruz.

İkincisi, farklı ihtiyaçları karşılamak için geniş bir transformatör yelpazesi sunuyoruz. İster bir yerleşim alanı için küçük kapasiteli bir transformatöre, ister endüstriyel bir kompleks için büyük kapasiteli bir transformatöre ihtiyacınız olsun, yanınızdayız.

Son olarak mükemmel müşteri hizmeti sunuyoruz. Ekibimiz her zaman sorularınızı yanıtlamaya ve özel gereksinimleriniz için doğru transformatörü seçmenize yardımcı olmaya hazırdır.

Ped Monteli Transformatörleri satın almakla ilgileniyorsanız, bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınız hakkında sohbet etmekten ve size fiyat teklifi vermekten mutluluk duyarız. Depreme yatkın bölgelerde bile istikrarlı ve güvenilir bir güç kaynağı sağlamak için birlikte çalışalım.

Referanslar

• Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) tarafından "Elektrikli Ekipmanların Sismik Tasarımı".
• Elektrik Enerjisi Araştırma Enstitüsü (EPRI) tarafından hazırlanan "Transformatör Tasarımı El Kitabı".
