Üç fazlı güç transformatörünün çalışma prensibi nedir?

Selam! Üç fazlı güç transformatörlerinin tedarikçisi olarak, bu kötü çocukların çalışma prensibini size anlatmaktan büyük mutluluk duyuyorum.

Temel bilgilerle başlayalım. Üç fazlı bir güç transformatörü, elektrik güç sisteminde çok önemli bir ekipman parçasıdır. Üç fazlı bir elektrik şebekesinde elektrik enerjisinin farklı voltaj seviyeleri arasında aktarılmasında hayati bir rol oynar.

Elektromanyetik İndüksiyonun Temelleri

Üç fazlı bir güç transformatörünün kalbinde elektromanyetik indüksiyon ilkesi yatmaktadır. Bu, 19. yüzyılda Michael Faraday tarafından keşfedildi. Temel fikir, değişen bir manyetik alanın bir tel bobinden geçtiğinde, bobinde bir elektromotor kuvveti (EMF) indüklemesidir.

Üç fazlı bir transformatörde birincil ve ikincil sargılarımız vardır. Birincil sargı elektrik güç kaynağına, ikincil sargı ise yüke bağlanır. Alternatif akım (AC) birincil sargıdan aktığında, çevresinde değişen bir manyetik alan oluşturur. Bu değişen manyetik alan daha sonra ikincil sargıdan geçerek ikincil sargıda bir EMF'ye neden olur.

Birincil ve ikincil gerilimler arasındaki ilişki, transformatörün sarım oranı ile belirlenir. Sarım oranı, birincil sarımdaki sarım sayısının ikincil sarımdaki sarım sayısına oranıdır. Dönüş oranı 1'den büyükse, transformatör bir düşürücü transformatördür, bu da birincilden ikincil tarafa voltajı azalttığı anlamına gelir. Dönüş oranı 1'den küçükse, bu bir yükseltici transformatördür ve voltajı artırır.

Üç Fazlı Sistem Temelleri

Şimdi üç fazlı sistemden bahsedelim. Üç fazlı bir sistem birbiriyle 120 derece farklı fazda olan üç alternatif akımdan oluşur. Bunun tek fazlı bir sisteme göre birçok avantajı vardır. Birincisi, daha sabit bir güç aktarımı sağlar. Tek fazlı bir sistemde güç, döngü başına iki kez sıfır ile maksimum değer arasında dalgalanır. Üç fazlı bir sistemde, üç fazın güçlerinin toplamı sabittir, bu da daha düzgün bir güç dağıtımıyla sonuçlanır.

Üç fazlı bir güç transformatöründe üç birincil sargı ve üç ikincil sargı vardır. Her bir sargı seti, üç fazlı sistemin üç fazından birine karşılık gelir. Bu sargılar genellikle ortak bir manyetik çekirdeğe sarılır. Manyetik çekirdek, silikon çelik gibi yüksek manyetik geçirgenliğe sahip bir malzemeden yapılmıştır. Bu, manyetik alanın yoğunlaştırılmasına ve kayıpların azaltılmasına yardımcı olur.

Çekirdek ve Sargı Yapılandırmaları

Üç fazlı güç transformatörlerinde farklı tipte çekirdek ve sargı konfigürasyonları vardır. En yaygın olanları çekirdek tipi ve kabuk tipi konfigürasyonlardır.

Çekirdek tipi bir transformatörde sargılar çekirdeği çevreler. Çekirdek genellikle girdap akımı kayıplarını azaltmak için lamine silikon çelik levhalardan oluşur. Girdap akımları, değişen manyetik alan nedeniyle çekirdekte indüklenen dolaşım akımlarıdır. Çekirdeği lamine ederek çekirdeğin bu girdap akımlarına karşı direncini arttırıyoruz, böylece kayıpları azaltıyoruz.

Kabuk tipi transformatör ise sarımları çevreleyen çekirdeğe sahiptir. Bu konfigürasyon, sargılar için daha iyi mekanik destek sağlar ve aynı zamanda kaçak akıyı azaltmaya yardımcı olur. Kaçak akı, hem primer hem de sekonder sargıları birbirine bağlamayan manyetik akı olup, transformatörde kayıplara neden olabilir.

Soğutma Yöntemleri

Üç fazlı güç transformatörleri, çalışma sırasında sargılardaki ve çekirdekteki kayıplardan dolayı ısı üretir. Bu kayıplar arasında bakır kayıpları (sargıların direnci nedeniyle) ve demir kayıpları (çekirdekteki histerezis ve girdap akımları nedeniyle) yer alır. Aşırı ısınmayı önlemek için transformatörlerin soğutulması gerekir.

Çeşitli soğutma yöntemleri mevcuttur. Yaygın bir yöntem, yağa daldırmalı soğutmadır. Yağa batırılmış bir transformatörde, sargılar ve çekirdek, yalıtım yağıyla dolu bir tankın içine batırılır. Yağ sadece elektrik yalıtımı sağlamakla kalmaz, aynı zamanda ısının sargılardan ve çekirdekten uzaklaştırılmasına da yardımcı olur. Isınan yağ tankın üst kısmına yükselir ve daha sonra bir radyatör veya ısı eşanjöründen geçirilerek soğutulur.

Bir diğer soğutma yöntemi ise havayla soğutmadır. Hava soğutmalı transformatörlerde, ısının uzaklaştırılması için sargıların ve göbeğin üzerine hava üflemek amacıyla fanlar kullanılır. Bu yöntem daha küçük transformatörler için veya yağa batırmanın pratik olmadığı uygulamalar için uygundur.

Üç Fazlı Güç Transformatörlerinin Uygulamaları

Üç fazlı güç transformatörleri çok çeşitli uygulamalarda kullanılmaktadır. Elektrik üretim tesislerinde uzun mesafeli iletim için voltajı yükseltmek amacıyla yaygın olarak kullanılırlar. Yüksek gerilim iletimi, iletim hatlarındaki akımı azaltır, bu da hatlardaki güç kayıplarını azaltır.

Dağıtım ucunda voltajı endüstriyel, ticari ve konut kullanımına uygun bir seviyeye düşürmek için düşürücü transformatörler kullanılır. Endüstriyel tesisler, ağır makine ve ekipmanları için genellikle üç fazlı güç kullanır.

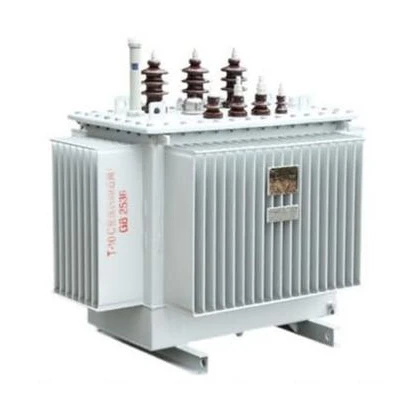

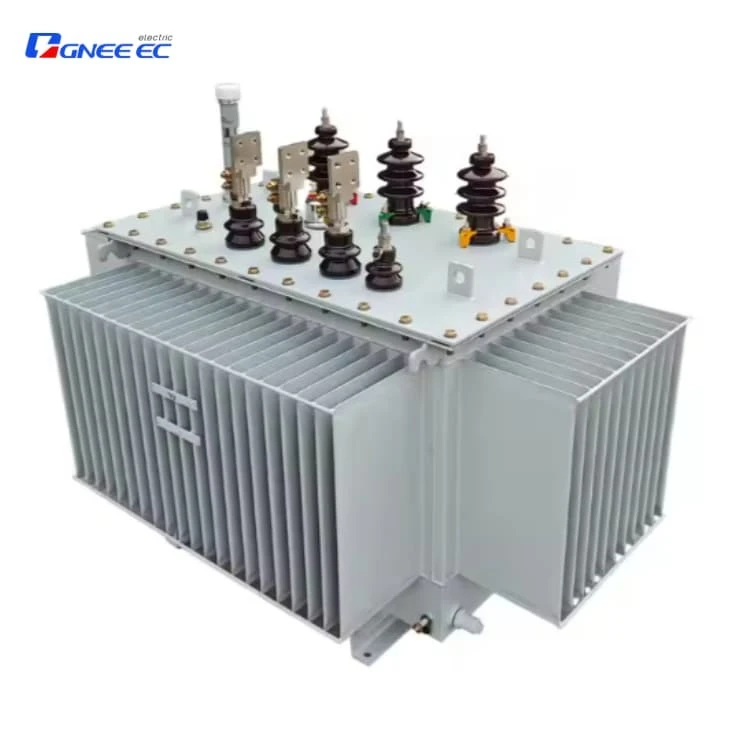

Üç fazlı güç transformatörlerinin belirli türleriyle ilgileniyorsanız, bazı harika seçenekler sunuyoruz. Bizim göz atınAmorf Çelik TrafoGeleneksel transformatörlere kıyasla daha düşük çekirdek kayıplarına sahiptir. Ayrıca bizde de var80KVA 3 Fazlı Yağlı Güç Trafosuorta ölçekli uygulamalar için güvenilir bir seçimdir. Daha büyük dağıtım ihtiyaçları için ise8000 Kva Dağıtım Güç Trafosubirinci sınıf bir seçenektir.

Neden Üç Fazlı Güç Transformatörlerimizi Seçmelisiniz?

Bir tedarikçi olarak yüksek kaliteli üç fazlı güç transformatörleri sunmaktan gurur duyuyoruz. Transformatörlerimiz en son teknoloji ve en iyi malzemeler kullanılarak tasarlanıp üretilmektedir. Güvenilir performansı garanti etmek için üretim sürecinin her aşamasında sıkı kalite kontrolü sağlıyoruz.

İster küçük bir işletme ister büyük bir endüstriyel proje için üç fazlı bir güç transformatörü arıyorsanız, sizinle sohbet etmeyi çok isteriz. Özel ihtiyaçlarınız için doğru transformatörü seçmenize yardımcı olabilir ve ihtiyaç duyduğunuz tüm teknik desteği sağlayabiliriz. Fiyat teklifi almaktan veya gereksinimlerinizi tartışmaktan çekinmeyin. Güç dağıtım ihtiyaçlarınızı kolaylaştırmak için buradayız!

Referanslar

• Grover, FW (1946). Endüktans Hesaplamaları: Çalışma Formülleri ve Tablolar. Dover Yayınları.
• Chapman, SJ (2012). Elektrik Makinalarının Temelleri. McGraw - Tepe Eğitimi.
