33kV Tamamen Kapalı Üç-fazlı Düşük Kayıplı Güç Dağıtım Transformatörü

33kV üç-fazlı yağlı-daldırılmış transformatörler kırsal elektrik şebekelerinde, sanayide, ticarette, yeni enerjide, kamu tesislerinde ve diğer alanlarda yaygın olarak kullanılmaktadır. Dünya çapında 50'den fazla ülke ve bölgede yüksek güvenilirliğe sahip oldukları doğrulandı ve Güney Afrika, Zimbabve, Sudan, Kenya, Mozambik, Tanzanya, Etiyopya, Nijerya, Namibya, Irak, BAE, Suudi Arabistan ve diğer ülke ve bölgelere satıldı.



33kv Yağlı Trafo Teknik Özellikleri

---

- Giriş voltajı: 33kV
- Çıkış voltajı: 0,4kV 0,415kv 0,420kv 0,44kv
- Kapasite: 30-25000 kva
- Frekans: 50HZ/60HZ
- Gerilim düzenleme modu: NLTC (Yük kademe değiştiricisi yok)
- Açıklama: gerilim, kapasite, frekans, bağlantı grubu ve kayıp, müşteri gereksinimlerine göre özelleştirilebilir

Kapasite	Nominal gerilim&Kapalı-yük bağlantısı				Vektör GrupSembol		YÜK-YOK kayıp(W)	Yük kaybı(W)	-yük akımı YOK	Kısa devre empedansı (%)
	HV(kv)	Yüksek basınç Dokunma aralığı(%)		AG(kv)
50 kva	33kV 35kV 38.5kV	±5% ±2x2.5%		0.4 0.416 0.42 0.44	Dyn11 Yyn0		210	1270/1210	2.0	6.5
100 kva							290	2120/2020	1.8	6.5
150 kva							340	2500/2380	1.7	6.5
160 kva							360	2970/2380	1.6	6.5
200 kva							430	3500/3330	1.5	6.5
250 kva							510	4160/3960	1.4	6.5
300 kva							610	5010/4770	1.4	6.5
400 kva							730	5050/5760	1.3	6.5
500 kva							860	7280/6930	1.2	6.5
600 kva							1040	8280	1.1	6.5
750 kva							1230	9900	1.0	6.5
1000 kva							1440	12150	1.0	6.5
1250 kva							1760	14670	0.9	6.5
1500 kva							2120	17550	0.8	6.5
2000 kva							2490	20740	0.8	6.5
2500 kva							2950	24420	0.8	6.5
3000 kva							3510	29050	0.7	6.5
4000 kva							4200	34940	0.7	6.5
5000 kva							4960	41160	0.7	6.5



Tür: 33kV üç-fazlı transformatör

Bu tip transformatörler aynı prensibe sahiptir ancak yapıları farklıdır ve farklı transformatör türleri farklı uygulamalara sahiptir.

33kV üç-faz yağlı-daldırılmış transformatör (nominal gerilim 6kV-35kV)

33kV kutup-monte edilmiş üç-faz yağlı-daldırılmış transformatör (nominal gerilim 2,4kv-34,5kv)



33kv Yağlı TrafoVaka gösterisi

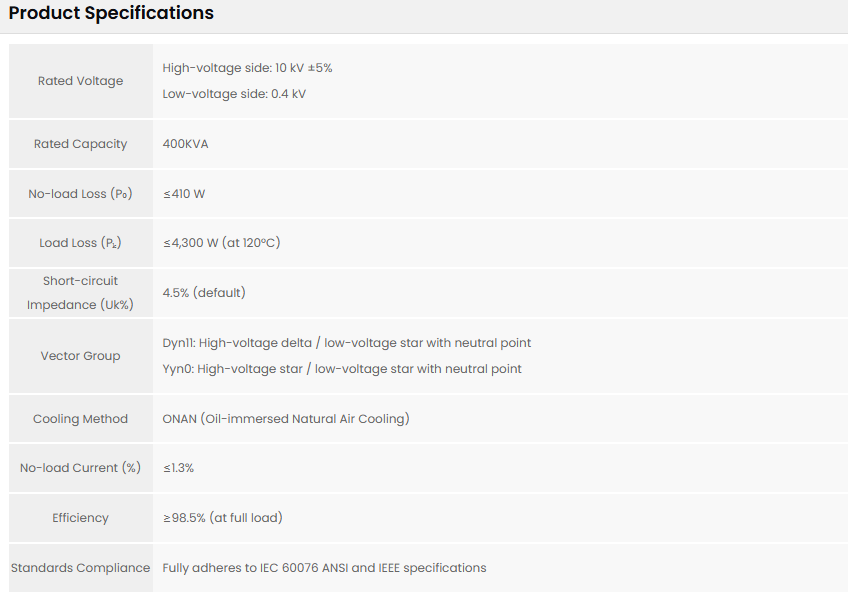

10KV 400KVA Üç Fazlı Düşük Kayıp Dağıtım Trafosu

10kV 400kVA Üç-Fazlı Düşük Kayıplı Dağıtım Transformatörü, zorlu kentsel ve endüstriyel uygulamalar için tasarlanmış yüksek-verimli bir güç çözümüdür. Gelişmiş yağa batırma teknolojisini kullanarak-yüksüz ve yük kayıplarını-en aza indirerek enerji tasarrufunu artırırken üstün termal stabilite sağlar. Çekirdeği, manyetik kayıpları azaltan ve genel verimliliği artıran, yüksek-kaliteli soğuk-haddelenmiş silikon çelikten yapılmıştır. Transformatör, yalıtımın bozulmasını önleyen ve çalışma ömrünü uzatan tamamen kapalı bir yağ deposuna sahiptir. Hassas voltaj regülasyonu ve düşük gürültülü çalışmasıyla kentsel trafo merkezleri, ticari merkezler ve özel endüstriyel ağlar için tutarlı ve güvenilir güç performansı sunan ideal bir seçimdir.



33kv Yağlı TrafoSSS

---

33kV üç-fazlı yağlı transformatör nedir?

Üç-fazlı yağa batırılmış transformatör, yalıtım yağıyla soğutulan ve yalıtılan bir güç transformatörüdür. Üç-fazlı AC güç sistemlerinde kullanılmak üzere tasarlanmıştır ve yüksek voltajlı elektrik enerjisini düşük voltaja (33kV/400V gibi) dönüştürebilir. Endüstriyel, ticari ve elektrik şebekesi dağıtımında yaygın olarak kullanılmaktadır.



33KV transformatör nedir?

33KV güç transformatörlerigenellikle elektrik iletim trafo merkezlerinde-yüksek gerilim iletimini-dağıtım seviyelerine düşürmek için kullanılır. 11KV transformatörleri, son kullanıcılara güç sağlamak amacıyla voltajı daha da düşürmek için dağıtım trafo merkezlerinde ve elektrik direklerinde-daha sık kullanılır.



Tipik uygulama senaryoları nelerdir?

*Kentsel dağıtım şebekesinin gerilim dönüşümü (33kV → 400V);

*Maden ve petrokimya gibi endüstriyel tesislerde enerji dağıtımı;

*Yenilenebilir enerji santrallerinin (rüzgar santralleri gibi) şebeke bağlantısı;

*Hastaneler, veri merkezleri ve yüksek güvenilirlikli güç kaynağı gerektiren diğer yerler.



Nominal kapasite aralığı nedir?

Ortak kapasite 25kVA ila 10MVA arasında değişir; yük gereksinimlerine bağlı olarak en yaygın olarak kullanılan 33kV/400V'lik 100kVA ila 2000kVA modellerdir.



33kV kuru-tip ve yağlı transformatörler arasındaki bakım döngüsü farkı nedir?

Kuru tip: Her 2-3 yılda bir toz giderme muayenesi; Yağa batırılmış: Yağ seviyesini, yağ kalitesini (basınç direnci değeri, asitlik), sızdırmazlığı ve radyatör temizliğini yılda bir kez kontrol edin; Her 3-5 yılda bir kapsamlı yağ numunesi testi (orta kayıp ve nem içeriği gibi).



Üç-fazlı yağlı transformatör ile kuru-tip transformatör arasında nasıl seçim yapılır?

-33kV yağlı transformatörler dış mekan, yüksek kapasite ve yüksek yük senaryolarına uygundur, düşük maliyetlidir ancak düzenli bakım gerektirir;

-33kV kuru tip transformatör: Yangından korunma gereksinimlerinin yüksek olduğu kapalı ortamlarda (alışveriş merkezleri ve metrolar gibi) kullanılır, bakım gerektirmez ancak pahalıdır.



Bir transformatörün yağı mı yoksa filtre yağını mı değiştirmesi gerektiği nasıl belirlenir?

-Yağ kalitesi testi: Yağın arıza voltajını (30kV'ye eşit veya daha büyük olmalı), su içeriğini (20 ppm'den az veya eşit) ve asit değerini düzenli olarak test edin;

-Bulutlu yağ rengi: Yağ koyulaşır veya askıda kalan maddede artış olur;

-Düşük yalıtım performansı: dayanım gerilimi testiyle belirlenir.





Anormalliğin nedenleri nelerdir?sıcaklık artışıoperasyon sırasında mı?

-Uzun vadeli aşırı yük;

-Soğutma sistemi arızası (fan/yağ pompasının kapanması);

-Yağ devresi tıkanması veya yetersiz yağ hacmi;

-Dahili kısa devre veya zayıf temas.



Yağa batırılmış transformatörlerde yağ sızıntısı ile nasıl başa çıkılır?

-Hafif yağ sızıntısı: cıvataları sıkın veya contaları değiştirin;

-Ciddi yağ sızıntısı: Derhal durun, yağı boşaltın ve bileşenleri onarın veya değiştirin;



Q9 için hangi koruyucu cihazlar yapılandırılmalıdır?

*Yüksek voltaj tarafı: devre kesici veya sigorta (aşırı akım/kısa-devre korumalı);

*Gövde koruması: gaz rölesi, basınç tahliye vanası, yağ sıcaklığı göstergesi;

* Sistem koruması: paratoner (yıldırım önleyici)

*İzleme cihazı: yağ seviyesi göstergesi, çevrimiçi yağ kromatografi analizörü (en üst düzey-yapılandırma).





Q10 kurulumunda dikkat edilmesi gereken önemli noktalar nelerdir?

-Sağlam temel, yatay kurulum, eğilmenin önlenmesi;

-Yeterli ısı dağıtımı alanı ayırın (örneğin, duvardan en az 1,5 metre uzakta);

-Topraklama direnci 4 Ω'dan küçük veya ona eşit;

-Yağ seviyesini, sızdırmazlığını ve muhafazanın temizliğini kontrol edin.
