Kuru-Tip Transformatörlere İlişkin Tam Kılavuz

Transformatör, enerjiyi bir alternatif-akım devresinden diğerine aktaran bir cihazdır. Kuru tip transformatörler birçok uygulamada geleneksel güç devrelerinin gerilimini düşürmek için kullanılır. Kuru tip transformatörün ne yaptığı ve kuru tip transformatörleri nerede kullandığımız hakkında daha fazla bilgi edinin.

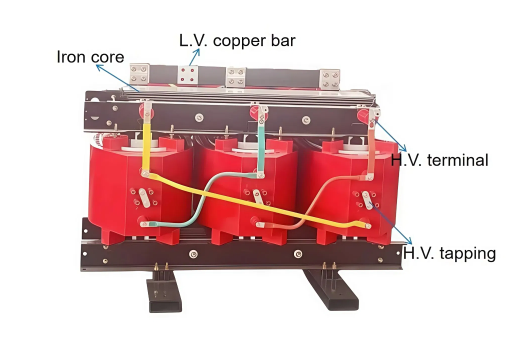

Kuru Tip Transformatör Nedir?

Kuru tip bir transformatör, mineral yağ veya Envirotemp FR3 gibi bir sıvı yerine normal havalandırma ile soğutulur. Westinghouse ve General Electric tarafından üretilen ilk transformatörler, düşük güç ve voltajda çalıştıkları için hava soğutmalıydı. Günümüzde çoğu alet transformatörü ve düşük-voltajlı güç şarj cihazı da kuru tiptedir. Daha yüksek endüksiyonlu ısı kayıpları ve tüm-hava koşullarına maruz kalma nedeniyle, kapalı tanklar ve metal mahfazalar içindeki sıvı soğutma, AC güç dağıtım transformatörleri için standart haline geldi. Son otuz yılda tasarım, malzeme ve üretim yöntemlerinde yaşanan gelişmeler nedeniyle kuru tip transformatörler, yalnızca orta gerilim aralığında (2,5KV – 34,5 KV) sıvı-soğutmalı transformatörlerle rekabet etmekle kalmıyor, aynı zamanda birçok ticari ve endüstriyel uygulamada da önemli avantajlara sahip.



Kuru Tip Transformatörlerimiz Hakkında Daha Fazla Bilgi Edinin



Kuru-Tip vs. Sıvı Soğutmalı (Padmount) Transformatörler



Mevcut endüstri standartlarını karşılayacak şekilde tasarlanıp üretildiğinde, orta-voltaj kuru tip ve padmount transformatörler, belirli bir KVA derecesi için esas olarak aynı düzeyde güç verimliliği ve BIL sunar. Çalışmadaki farklılıklar uygulamaya ve kurulum ortamına bağlıdır.



Sıvı-soğutmalı padmount transformatörlertrafo merkezleri gibi her türlü hava koşuluna uygun dış mekan kurulumları için tasarlandıklarından, kamu hizmetleri şirketleri tarafından hem orta hem de yüksek gerilim uygulamaları için kullanılırlar. Güvenli, güvenilir güç sağlama konusunda uzun bir geçmişe sahiptirler ve kamusal dış mekanlara (uygun muhafazalarla) kurulabilirler. Dezavantajlarından biri, soğutucu olarak kullanılan madeni yağın yanıcı olması nedeniyle, transformatör arızasının (yalıtım hatası, aşırı ısınma veya yıldırım çarpması nedeniyle) patlama ve yangına neden olabilmesidir. Bu nedenle, iç mekan kurulumları veya bir yangının felaketle sonuçlanabileceği herhangi bir yer için önerilmezler.



Kuru Tip Transformatörlertemiz ortam veya basınçlı hava ile soğutulur ve sıvı içermez. Minimum düzeyde yangın tehlikesi sunarlar ve iç mekan kurulumları veya yangın tehlikesinden kaçınılması gereken her yer için uygundurlar. Serin ve sessiz çalışacak şekilde tasarlanıp üretildikleri için ofis binaları, üniversiteler, hastaneler ve üretim temiz odalarındaki iç mekan kurulumları için idealdirler. Bu ayarların çoğunda sıvı-soğutmalı transformatörlerin yerini alabilirler.



NEMA tip 3 mahfaza içinde korunduğu sürece, yıl boyunca orta dereceli ısı ve nem koşullarına sahip belirli dış mekan kurulumlarında kuru tipler kullanılabilir.



GNEE Kuru Tip Transformatörlerin Faydaları

Kuru tip transformatörlerimizin avantajları hem tasarımından hem de yapımında kullanılan malzemelerden kaynaklanmaktadır.



1. Tecrübe, Kaliteli Tasarım, Malzeme ve İşçilik

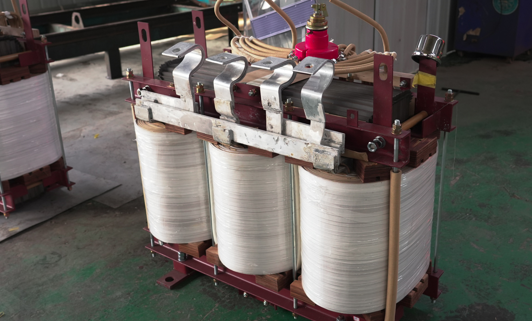

GNEE Kuru Tip transformatörler %100 bakırdan elle sarılır, disk-sarılmış yuvarlak bobin, yarıklı tarak, ikincil tabaka sargısı ve düşük akı yoğunluğuna sahip kademeli-bölmeli göbeğe sahiptir. Nomex veya film kaplı tel yalıtımı 200 derecede derecelendirilmiştir ve katı yalıtım SG 200 fiberglastır. veya Nomex. Her ünite üretim sürecinde ve sevkiyattan önce beş kez incelenip test edilir. Kaliteye olan bu tavizsiz bağlılık, kullanıcıya somut faydalar sağlar.



2. Yüksek Verimli Performans

GNEE Kuru Tip Transformatörler Energy Star ve DOE enerji verimliliği standartlarını aşar ve en yeni NEMA, ANSI ve IEEE standartlarını karşılar. Temel Yalıtım Düzeyi (BIL) değerleri sıvı-soğutmalı transformatörlerle karşılaştırılabilir.



3. Serin ve Sessiz Çalışın

Hassas elle-sarılmış bakır bobinlerin, daha düşük akı yoğunluğuna sahip kademeli-birleştirilmiş göbeğin ve tüm ünitenin cilalanmasının birleşik etkisi, kurulumdan sonra minimum gürültü ve titreşim sağlar. Bu birçok uygulamada bir avantajdır.



4. Uzun Kullanım Ömrü

Üstün kaliteli malzemeler, üstün tasarım ve uzman işçilik,-uzun süreli performans sağlar. GNEE Kuru Tip transformatörler, iç mekan kurulumları için malzeme ve işçilik açısından beş-yıl garantiyle gelir ve beklenen kullanım ömrü 35 yıl veya daha fazladır.



5. Daha Uygun Maliyetli

Üstün kaliteli tasarım ve inşaat sonuçları:

Daha yüksek enerji verimliliği ve daha sessiz ünite.

Daha düşük kullanım ve bakım maliyetleri.

Daha uzun bir kullanım ömrü.

Daha yüksek verimlilik ve daha düşük işletme maliyetleri nedeniyle 5 – 7 yıllık geri ödeme.





Kuru Tip Transformatörlerin Kullanıldığı Endüstriler



Kuru tip transformatörlerin kullanıldığı çeşitli endüstriler vardır.



Ayrık Üretim

• Makine atölyeleri
• Sac İmalatı
• Kaynak
• Plastik ve Kauçuk Kalıplama
• Makineler
• Elektrokaplama



Otomasyon ve Sürekli Süreç

• Elektronik İmalatı
• Çelik Fabrikaları
• Küçük Ev Aletleri
• Kağıt Fabrikaları
• Kimya Tesisleri
• Gıda İşleme
• Şişeleme Tesisleri
• Plastik ve Kauçuk



Kolejler ve Üniversiteler

• derslikler
• Laboratuvarlar
• Veri Merkezleri
• Oditoryumlar
• Enerji Santralleri
• Yurtlar



Hastaneler ve Tıp Merkezleri

• Cerrahi Merkezler
• Kritik Hasta Bakımı
• Teşhis Merkezleri
• Kritik Ekipmanlar
• Laboratuvarlar
• Güç Yedekliliği



Elektrik Hizmetleri

• Enerji Santralleri
• Dağıtım
• Kapalı Trafo Merkezleri
• Müşteri Akışları



Kuru Tip Trafo Ne Zaman Seçilmeli



Kuru tip ile sıvı-soğutmalı transformatör arasında seçim yaparken en önemli faktör kurulum ortamıdır.

• İç mekan mı yoksa dış mekan kurulumu mu?
• Yangın tehlikeleri endişe verici mi?
• Yağ doldurulmuş bir yağdan olası sıvı sızıntılarını önlemeniz mi gerekiyor?
• İnsanlar sitenin yakınında dolaşacak mı?
• Ne kadar alan mevcut?
• Zemin ağırlığı güvenli bir şekilde taşıyabilecek mi?
• Kurulum alanı kuru, iyi havalandırılmış ve toz ve kimyasallardan arındırılmış mı?



GNEE kuru tip transformatörler, serin ve sessiz çalıştıkları ve çok daha az yangın tehlikesi oluşturdukları için yakınlarda insanların bulunduğu iç mekan kurulumları için idealdir. Yüke yakın iç mekanlara monte edilebilirler, bu da birçok endüstriyel uygulamada bir avantajdır. Ayrıca, ılımlı hava koşullarında NEMA tip 3'ün içine dış mekana da monte edilebilirler, ancak yalnızca muhafaza kadar güvenilir olacaklardır.



Kuru tip transformatörler, soğutma havası dolaşımı ve bakım erişimi için yeterli çevre alanı gerektirir (NEC 450.21.). Bir transformatörün boyutu, ağırlığı ve altyapı bağlantılarının konumu GNEE'den alınmalı ve kurulum alanınızla karşılaştırılmalıdır.

Hava soğutmalı transformatörlere yönelik uygun iç mekan uygulamaları arasında hastaneler, üniversiteler, perakende satış alanları, ofis binaları ve yerleşim alanları yer alır.



Diğer uygulamalar şunları içerir:

• Çevreye duyarlı alanlar,
• Yangın riski yüksek alanlar,
• Performans salonları ve konferans merkezleri
• Petrol, kimya ve gaz endüstrileri
• Yenilenebilir üretim alanları.



Transformatörünüzün kurulacağı alan aşağıdaki gereksinimleri karşılıyorsa, kuru tip transformatör uygulama için ideal bir seçim olacaktır çünkü kuru tipin tüm avantajları bu ortamda fark edilecektir:

• İçeridedir,
• Üstten veya yandan elektrik bağlantıları,
• Her mevsim orta sıcaklık ve nem,
• HVAC sayesinde temiz ortam havası,
• Kısıtlı erişim veya ayrı bir oda,
• İnsanlara yakın çalışır,
• Sessiz çalışmaya ihtiyaç duyar,
• Yangın tehlikesini en aza indirmemiz gerekiyor.

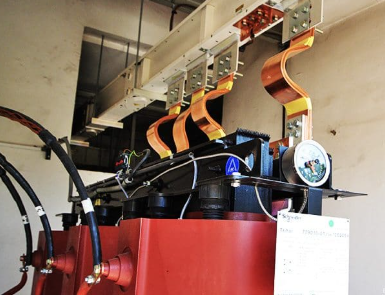

Kuru Tip Trafo Montaj İpuçları



Aşağıdaki bilgiler yalnızca NEC Madde 450.21-28 kapsamına giren GNEE kuru tip transformatörlerin iç mekan kurulumları için geçerlidir. Burada, iç mekanda kuru tip kuruluma hazırlanmaya ilişkin bazı ek ipuçları verilmiştir. Kuru tip transformatörlerin dış mekan kurulumları NEC 450.41-48 kapsamındadır.

Teslimatta İşleme

Çatalların tamamen kasanın altından geçecek kadar uzun olması durumunda el arabaları veya forkliftlerle kaldırmaya izin verilir. Çoğu transformatörün ağırlık merkezi yüksek olduğundan, üniteleri kaldırırken veya taşırken çok dikkatli olunmalıdır. Daha büyük transformatörler, ünitenin boşaltılması ve taşınması için bir vinç ve bir donanım ekibine ihtiyaç duyacaktır. Eğer kuru-tip bir transformatör sert hava koşullarında dış mekana taşınacaksa, neme karşı tamamen korunmalıdır.



Depolamak

Depolama alanları aşırı sıcaklık değişimleri olmaksızın mümkün olduğunca temiz ve kuru olmalıdır. Transformatör kalıcı yerine taşınana kadar koruyucu ambalajlar sağlam bırakılmalıdır. Nemli veya tozlu ortamda depolanan kuru tip transformatörler, kurulmadan ve enerji verilmeden önce kurutulmalı ve temizlenmelidir.



Kurulum Yeri

Kuru tip transformatörlerde bina içi yer seçiminde önemli faktörler şunlardır:

• Erişilebilirlik
• Havalandırma
• Çevre koşulları
• Gürültü seviyesi



Diğer ipuçları şunları içerir:

Kurulum alanı kuru, tozdan, aşırı nemden, gübrelerden, kimyasallardan ve diğer aşındırıcı duman veya buharlardan arındırılmış ve NEC 450.21'e uygun olarak yanıcı malzemelerden ayrılmış olmalıdır.



Konuma giden erişim yolları, transformatörü yerine taşımak için yeterli açıklığa sahip olmalıdır. Mümkünse merdivenlerden ve asansörlerden kaçının.

Zemin alanı düzgün ve düz olmalı ve transformatörün ağırlığını (pound/ft2 cinsinden) destekleyebilmelidir. Betonarme tercih edilir.



Kuru tip transformatörler hava sirkülasyonunun serbest olduğu bir alanda düz ve dik konumda monte edilmelidir. Bitişik ekipman ve yapılardan gerekli minimum mesafeler NFPA 60'da (NEC Madde 450.21) belirtilmiştir. Transformatörün emniyet ve güvenlik açısından bir odaya kilitlenen bir NEMA muhafazasına monte edilmesi şiddetle tavsiye edilir.



Su baskınına maruz kalabilecek veya neme veya 30 dereceyi aşan ortam sıcaklıklarına maruz kalabilecek yerlerden kaçının.



Islak yangın söndürme sprinklerlerinin altına kuru tip transformatörler monte etmeyin. Gerekirse kuru veya köpüklü yangın söndürme sistemi kullanın.



Oda Gereksinimleri

İç mekan kurulumları NEC Madde 450.21'in geçerli gerekliliklerine uygun olmalıdır. Birden fazla kuru tip transformatör içeren bir oda, hava sirkülasyonuna izin vermek için aralarında (NEC 450.21'in gerektirdiği gibi) yeterli alana izin verecek kadar büyük olmalıdır. Rutin inceleme ve bakım için personelin erişimine izin vermek üzere her transformatörün etrafında yeterli alan sağlanmalıdır.



Transformatörlerin uygun şekilde soğutulması için yeterli havalandırma şarttır. Oda havalandırması soğutma sisteminin bir parçasıdır ve transformatör sıcaklığının isim plakasındaki değeri aşmaması için transformatör aracılığıyla normal hava sirkülasyonunu desteklemelidir. Temiz ve kuru hava tercih edilir. Atmosfer basıncındaki veya üzerindeki filtrelenmiş hava, normalde toz veya diğer kirleticilerin mevcut olması durumunda bakımı azaltabilir. Vantilatör açıklıklarının gerekli alanı odanın yüksekliğine, açıklıkların konumuna ve transformatörün taşıyacağı maksimum yüklere bağlıdır. Oda hava akışı, NFPA 90A, bölüm 4.1 – 4.3 ve IEEE C57.12.01 – 2020 ile uyumluluğun sağlanması için bir HVAC teknisyeni tarafından değerlendirilmelidir.



Transformatörler odalara veya diğer kısıtlı alanlara yerleştirildiğinde, transformatörün tam-yük ısı kaybını, isim plakasındaki değerden daha yüksek bir sıcaklık artışına izin vermeden bertaraf etmek için yeterli havalandırma sağlanmalıdır. Gerekirse, bunu gerçekleştirmek için cebri havalandırma kullanılmalıdır.



Kuru Tip Transformatörlerin Bakımında Önemli Noktalar



Burada sunulan bilgiler yalnızca önemli noktaların özetidir ve kapsamlı değildir. NEC Madde 450, Bölüm 21.3 ve IEEE Std. 57.12.91'de yer alan orta gerilim kuru tip transformatörlerin bakımı ve test edilmesine ilişkin standartlar ve gereksinimlere uyulmalıdır.



1. Sıcaklık Günlüğünü Tutun

Trafo sıcaklık kontrol cihazını normal yükte periyodik olarak okuyup kaydedin ve okumayı günlük geçmişiyle karşılaştırın. Tüm bobinler, 3 fazlı yükte yaklaşık olarak aynı sıcaklığı okumalıdır. Sabit yükte çalışma sıcaklığındaki büyük bir fark veya sürekli bir artış, hava soğutma sisteminde veya transformatörde bir sorun olduğunu gösterebilir.



2. Bakımı Yalnızca-Enerjisi Kesilmiş Ünitelerde Gerçekleştirin

Dikkat:Ünite üzerinde herhangi bir inceleme, temizlik, servis veya test yapılmadan önce transformatörün- enerjisi kesilmeli (hem birincil hem de ikincil devrelerin bağlantısı kesilmelidir) ve tüm terminaller topraklanmalıdır. Transformatörün enerjisi kesilirken-Ark Parlaması kıyafeti giyilmelidir, ancak enerjisi kesildiğinde,-kilitlendiğinde, etiketlendiğinde ve topraklandığında, Ark Parlaması kıyafeti gerekli değildir.



2.1 Görsel Denetim

Dikkat:Bu yalnızca görsel bir incelemedir. Muayene sırasında transformatörün herhangi bir yerine dokunmanıza gerek yoktur.

Hava-soğutmalı bir transformatör periyodik görsel incelemeler gerektirir. Muayene sıklığı transformatörün ne kadar yoğun kullanıldığına bağlıdır. 7/24 sürekli yükte çalışan bir transformatörün, haftanın 5 günü yalnızca 8 saat yükte çalışan bir transformatörden daha sık denetlenmesi gerekir. Transformatörün inceleme ve temizlik için-enerjisinin kesilmesi gerektiğinden, bakım normal bir kapatma-döneminde planlanmalıdır. Gerçekleştirilen tüm gözlemlerin ve bakım işlemlerinin kaydını tutun.

Transformatörün etrafında yeterli havalandırma alanı olup olmadığına bakın. Bölgedeki hava akışını engelleyen her şeyi kaldırın. Transformatör odasında hiçbir şey saklanmamalıdır. (NEC 450.21.3.5.1)

Muhafazayı açın ve transformatörün yüzeylerinde toz veya kir birikmesi olup olmadığına bakın. Ünitenin enerjisi kesilirken bunların-temizlenmesi gerekir.

Tozun varlığı, transformatörün en az üç ila altı ayda bir muayene gerektireceğini gösterir.

Aşırı ısınmanın işareti olan sargılarda belirgin bir renk değişikliği olup olmadığına bakın. Sargıların fotoğrafını çekin ve herhangi bir renk değişikliğini tesis mühendisine bildirin.



2.2 Ünitenin Temizlenmesi

Dikkat:Güvenlik nedeniyle, ünitenin enerjisi kesilmiş, kilitlenmiş ve topraklanmış olsa bile temizlik sırasında transformatörle fiziksel temasın-en aza indirilmesi gerekir.

Bileşenlere doğrudan dokunmayı önlemek için sargılardaki ve soğutma fanlarındaki tozu veya kiri vakum veya basınçlı hava kullanarak temizleyin. Parçaları vakumlayarak başlayın ve ardından 20 ila 25 psi'yi aşmayan bir basınçla kuru basınçlı hava püskürtün. Ünitenin yüzeylerini temizlemek için kimyasal temizleyiciler kullanmayın.

Enerjisi kesilmiş-tüm elektrik bağlantılarını inceleyin, erişilebilir tüm donanımları sıkın ve gevşek izolasyon veya parçaları değiştirin. Bu, normal çalışma sırasında vidaların veya somunların gevşemesini önleyecektir.



2.3 Potansiyel Sorunların veya Kusurların Kontrolü

Transformatörü temizlerken kelepçelerde ve çekirdek çeliğinde pas olup olmadığına, sargılarda ve izolasyonda herhangi bir karbonlaşma veya iz olup olmadığına bakın.

Aşırı ısınmanın veya gevşek bağlantının işareti olabilecek renk değişikliği açısından sargıları ve yüzeyleri daha yakından inceleyin.

Çatlak, rengi solmuş veya gevşek izolatörler olup olmadığını kontrol edin.

Gevşek, çukurlu, paslanmış veya rengi solmuş elektrik bağlantılarını kontrol edin.

Mümkünse donanım bileşenlerini sıkın veya değiştirin; aksi takdirde transformatörü değerlendirmek ve onarmak için bir profesyonelle iletişime geçmelisiniz.

Fanlar, motorlar ve diğer yardımcı cihazlar incelenmeli ve düzgün çalışıp çalışmadığı kontrol edilmelidir.

Tüm anormal veya şüpheli durumları, üniteye yeniden enerji verilmeden önce herhangi bir ek test veya hizmetin gerekip gerekmediğini belirleyecek olan tesis mühendisine veya tesis yöneticisine yazılı olarak- bildirin.

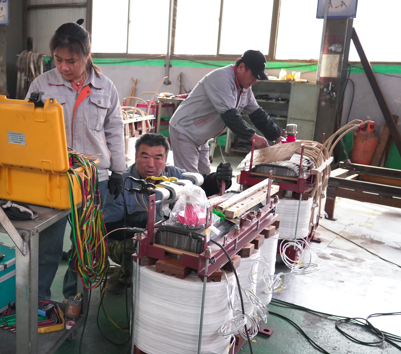

3. Rutin Bakım Sırasındaki Testler

Rutin bakım sırasında, muayene ve temizliğe ek olarak transformatörün çeşitli testleri yapılabilir. Bu testlerin performansı NEC 450.11.11 tarafından düzenlenmektedir. Bu testler yalnızca renk bozulması, karbonlaşma veya aşırı ısınma veya kısa devreyi gösteren başka bir kanıt bulunması durumunda gereklidir. Ünitenin doğru çalıştığını doğrulayacaklar ve görsel incelemede görülmeyen sorunları tespit edebilecekler. Herhangi bir testin başarısız olması, ünite tekrar hizmete sokulmadan önce daha fazla araştırma ve servis yapılmasını gerektirir.

Bu testler yalnızca transformatörün enerjisi-kesildiğinde (hem birincil hem de ikincil devrelerle bağlantısı kesildiğinde) gerçekleştirilecektir ve güvenlik ve doğruluk açısından yalnızca koruyucu kıyafet giyen ve Megger (veya eşdeğeri) test kiti kullanan kalifiye bir mühendis tarafından gerçekleştirilmelidir.



3.1 Trafo Dönüş Oranı (TTR)

Bir TTR, transformatör sargılarının ve çekirdeğinin durumunu değerlendirir. Birincil ve ikincil sargılar arasındaki gerçek gerilim oranının (her faz ve kademe noktası için) isim plakasıyla veya sertifikalı değerlerle uyumlu olup olmadığını test eder.  %0,5 dahilinde anlaşmalıdırlar (NEC 450.11.2 ve IEEC57.12.91.)



3.2 Yalıtım Direnci Testi (IR)

IR, bobin sargı iletkenleri arasındaki yalıtımın bütünlüğünü test eder. Her transformatör değerinin Mega- Ohm cinsinden ölçülen minimum gerekli direnç seviyesi vardır. Bu seviyenin altındaki okumalar dielektrik dayanımının azaldığını gösterir. Bu potansiyel bir transformatör arızasının bir uyarı işaretidir. (NEC 450.11.11.3)



3.3 Sargı Direnci Testi (WR)

Kullanılan her voltaj kademesi için bobin sargılarının ölçülen direnci, fabrikada test edilen değerin veya en son testin %1'i dahilinde olmalıdır. (NEC 450/11.11.7)

GNEE transformatörünüzün normal yalıtım ve sargı direnci seviyelerini, transformatörle birlikte verilen belgelerden veya 800-232-9002 numaralı telefondan GNEE'yi arayarak ve transformatör seri numarasını sağlayarak elde edebilirsiniz.



3.3 Diğer Testler

Diğer teşhis testleri özel ekipman ve tesisler gerektirir ve deneyimli profesyonel mühendisler tarafından yapılmalıdır.

GNEE, her yeni kuru tip transformatör üzerinde bir dizi sertifikasyon testi gerçekleştirir ve sonuçları üniteyle birlikte gönderilen sertifikada belgelendirir. GNEE kuru tip transformatörünüzün test performansı hakkında sorularınız varsa veya ek teşhis testleriyle ilgili tavsiyeye ihtiyacınız varsa 800-232-9002 numaralı telefondan GNEE'yi arayın ve transformatör mühendislerimizden biriyle konuşun.



Teklif İste



Projeniz için kuru-tip transformatörün gerekli kapasitesinden/voltajından emin değil misiniz? Yük gereksinimlerinizi ve kurulum ortamınızı gönderin; GNEE mühendisleri sizeücretsiz doğru seçim planıYanlış seçimden kaynaklanan maliyet israfını önlemek için!



Nominal kapasite (kVA)	Gerilim kombinasyonu			Yüksüz-akım %'si	-Yük kaybı yok(W)	Yük kaybı(W)			Kısa-devre empedansı %'si
	YG(kV)	Yüksek basınçlı kılavuz çekme	AG(kV)			B(100 derece)	F(120 derece)	H(145 derece)
50	35 36 37 38.5	±2x2.5% ±5	0.4	2.3	450	1340	1420	1520	6.0
100				2.0	630	1970	2090	2230
160				1.5	790	2650	2810	3000
200				1.5	880	3130	3320	3550
250				1.3	990	3580	3800	4060
315				1.3	1170	4250	4510	4820
400				1.1	1370	5100	5410	5790
500				1.1	1620	6270	6650	7110
630				1.0	1860	7250	7690	8230
800				1.0	2160	8600	9120	9760
1000				0.75	2430	9860	10400	11100
1250				0.75	2830	12000	12700	13600
1600				0.75	3240	14600	15400	16500
2000				0.75	3820	17200	18200	19500
2500				0.75	4450	20600	21800	23300
