100kVA Kuru-Tip Transformatörlerin Kurulum Özellikleri ve Yapım Önemli Noktaları

18 yılı aşkın Ar-Ge, üretim ve küresel ihracat tecrübesine sahip profesyonel bir güç transformatörü üreticisi olarak GNEE, yüksek-kaliteli, standartlara-uyumlu sağlamaya kendini adamıştır.100kVA Kuru-Tip Transformatörlerve küresel müşteriler için profesyonel kurulum hizmetleri.



Ürünlerimiz GB/T 1094, IEC 60076 ve diğer uluslararası standartlara uygundur ve binlerce endüstriyel, ticari ve belediye enerji projesine hizmet verdik. Doğru kurulum, 100kVA Kuru-Tip Transformatörlerin güvenli, istikrarlı ve-uzun vadeli çalışmasının temelidir.



Bu kılavuz, projenizin kalite ve güvenlik gereksinimlerini karşıladığından emin olmak için-kurulum öncesi hazırlık,-sahada kurulum spesifikasyonları, devreye alma kabulü ve temel inşaat önemli noktaları hakkında ayrıntılı bilgi verir.



100kVA Kuru-Tip Transformatörler



100kVA Kuru-Tip Transformatörler için-Kurulum Öncesi Hazırlık

Doğru-kurulum öncesi hazırlık, inşaat risklerini doğrudan önler ve saha çalışmasının-sorunsuz ilerlemesini sağlar. Yer seçimi, temel inşaatı, nakliye ve ambalajın açılması incelemesini içerir.



Yer Seçimi ve Temel Gereksinimleri



100kVA Kuru{1}}Tip Transformatörlerin kurulum sahası güvenlik, havalandırma ve çevre gerekliliklerini karşılamalıdır.

İç dağıtım odaları için ortam sıcaklığı -5 derece ile 40 derece arasında olmalı ve bağıl nem %95'i (yoğuşmasız) geçmemelidir.

Temel, transformatörün ağırlığını (standart modeller için yaklaşık 350-450 kg) desteklemek için en az 2,5 ton/m² yük-taşıma kapasitesine sahip betonarme malzemeden yapılmalıdır.

Transformatörü sabitlemek için temel üzerinde 100-150 mm yüksekliğinde kaymaz taban ayrılmalı, daha sonraki çalıştırma ve bakım için ekipmanın çevresinde 1 m genişliğinde bakım kanalı bırakılmalıdır.



Taşıma ve Paket Açma Denetimi

100kVA Kuru-Tip Transformatörler hassas elektrikli ekipmanlardır.

Taşıma sırasında özel kaldırma aletleri kullanın ve şiddetli çarpışma veya devrilmeden kaçının.

Sahaya vardıktan sonra, ambalajı tam olarak açın ve fiziksel hasar olup olmadığını (epoksi reçine dökümünde çatlaklar, sargının bükülmesi), aksesuarların sağlamlığını (sıcaklık sensörü, kademe anahtarı, kablo terminalleri) ve ürün modellerinin siparişle tutarlılığını kontrol edin.

Gelecekteki satış sonrası hizmetler için orijinal ambalaj ve inceleme kayıtlarını saklayın-.



100kVA Kuru-Tip Transformatörlerin-Sahada Kurulum Özellikleri



Transformatörün elektriksel ve mekanik performansının etkilenmemesini sağlamak için yerinde kurulumda-standart prosedürler izlenmelidir.



Kaldırma ve Konumlandırma

Kaldırma için 1 tondan fazla yük kapasitesine sahip bir elektrikli vinç veya vinç kullanın.

Kaldırma noktaları, transformatör gövdesindeki özel kaldırma kulakları olmalıdır-asla sarım veya burçtan tutarak kaldırmayınHasarı önlemek için.

Transformatörü yavaşça ayrılmış temele indirin, taban cıvatalarıyla hizalayın ve ekipmanın sabit ve yatay olmasını sağlamak için somunlar ve contalarla sabitleyin.

Konumlandırmadan sonra, seviye göstergesiyle seviyeyi ayarlayın (sapma 1 mm/m'den az veya ona eşit).

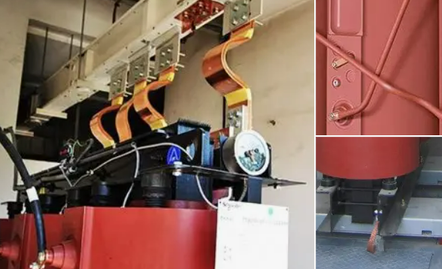

Kablolama ve Bağlantı İnşaatı

• Yüksek-Gerilim Tarafı Kablolaması: Kesit alanı-16 mm²'den büyük veya eşit olan yalıtımlı bakır teller kullanın. Transformatörün yüksek-voltaj terminallerini 10kV dağıtım ağı kablolarına bağlayın ve kısa devreleri önlemek için kablo parçalarını yalıtım bandıyla sarın. Kademe anahtarı standart konuma (±%0 kademe) ayarlanmalı ve temasın gevşemesini önlemek için bir vidayla kilitlenmelidir.
• Düşük-Gerilim Tarafı Kablolaması: 0,4kV düşük-voltaj tarafı için, kesit alanı 50 mm²'den büyük veya eşit olan bakır baralar veya kablolar-kullanın. Üç-fazlı dört-kablolu sistemi kesinlikle kablo bağlantı şemasına uygun olarak bağlayın ve faz sırasını (A/B/C/N/NE) açıkça işaretleyin. İyi temas sağlamak için tüm kablo terminallerini bir tork anahtarıyla sıkın (tork değeri: standart terminaller için 8-10N·m).



Topraklama Sistemi Kurulumu

100kVA Kuru-Tip Transformatörlerin topraklaması kişisel ve ekipman güvenliği açısından kritik öneme sahiptir.

Transformatörün metal kabuğu, tabanı ve düşük-düşük voltaj nötr noktası güvenilir bir şekilde topraklanmalıdır.

Kesit alanı 25 mm²'den büyük veya eşit olan galvanizli çelik topraklama teli kullanın- ve bunu binanın kapsamlı topraklama ızgarasına bağlayın.

Topraklama direnci 4Ω'dan az veya ona eşit (iç dağıtım odası) veya 1Ω'dan az veya ona eşit (dış endüstriyel ortam) olmalıdır.

Korozyonu önlemek için topraklama bağlantı parçalarına pas önleyici boya uygulayın.



100kVA Kuru-Tip Transformatörlerin Devreye Alınması ve Kabulü



Kurulum tamamlandıktan sonra transformatörün çalışma durumunu doğrulamak için devreye alma ve kabul yapılmalıdır.



Devreye Alma Öncesi{0}Denetim

Tüm kablo bağlantılarında gevşeklik, sıcaklık izleme sisteminin bütünlüğü (PT100 sensörü) ve soğutma fanının (varsa) normal çalışıp çalışmadığını kontrol edin. Topraklama sisteminin güvenilir olduğunu ve transformatör gövdesi içinde yabancı cisim kalmadığını doğrulayın.



-Yük Devreye Alma Yok

2-4 saat boyunca-yüksüz çalışma için transformatörü açın. Yüksüz akımı, sıcaklık artışını ve gürültüyü izleyin (Standart modeller için 55dB'den az veya buna eşit). Anormal bir gürültü, aşırı sıcaklık veya akım dalgalanması varsa, inceleme için makineyi derhal durdurun.



Yükün Devreye Alınması ve Kabulü

Yüksüz devreye alma işlemi onaylandıktan sonra{0}, nominal yükün %50'si, %75'i ve %100'ü ile yük devreye alma işlemini gerçekleştirin. Gerilim kararlılığını, kaybını ve koruma işlevlerini (aşırı-sıcaklık alarmı, kısa-devre koruması) test edin. Transformatör, yalnızca tüm göstergelerin standartları karşılaması ve-yerinde kabul raporunun imzalanması durumunda kabul için uygun kabul edilir.



100kVA Kuru-Tip Transformatörler için Temel Yapım Temel Noktaları



İnşaat sırasında gizli tehlikelerden kaçınmak için aşağıdaki önemli noktalara kesinlikle uyulmalıdır:

• Anti-Antistatik ve Anti-toz: Isı dağılımını etkileyen tozun trafo sargısına girmesini önlemek için şantiyeyi temiz tutun. Yalıtımın statik boşalmadan zarar görmesini önlemek için kablolama sırasında anti-statik kıyafet ve aletler kullanın.
• Standartlaştırılmış Kablolama: Yüksek ve alçak gerilim taraflarının faz sırasını asla tersine çevirmeyin ve zayıf temasın neden olduğu aşırı ısınmayı önlemek için kademe anahtarının sıkı bir şekilde sabitlendiğinden emin olun.
• Soğutma Sistemi Bakımı: AF (Zorunlu Hava Soğutma) modelleri için, normal ısı dağılımını sağlamak amacıyla, devreye almadan önce soğutma fanının güç kaynağını ve çalışma durumunu kontrol edin.
• Yangından Korunma: 100kVA Kuru-Tip Transformatörler yanıcı olmadığından-ancak yardımcı ekipman için yangın önleme gerektirdiğinden, kurulum sahasının yangından korunma kurallarına uygun yangın-söndürme ekipmanı (kuru tozlu yangın söndürücü) ile donatılması gerekir.



GNEE 100kVA Kuru-Tip Transformatörlerin Standart Ürün Parametreleri Tablosu

Parametre Adı	Standart Değer
Nominal Kapasite	100kVA
Nominal Gerilim (HV/LV)	10kV / 0.4kV
Nominal Frekans	50 Hz
Bağlantı Grubu	Dyn11
Yalıtım Sınıfı	F Sınıfı (155 derece)
Soğutma Modu	AN (Doğal Hava Soğutma)
Koruma Sınıfı	IP20
Sargı Malzemesi	Bakır
Yük-kayıp yok	320W'tan az veya ona eşit
Kısa-Devre Dayanım Kapasitesi	GB/T 1094.5'e uygun



{0}Kurulum Sonrası Bakım Yönergeleri



100kVA Kuru-Tip Transformatörlerin servis ömrünü uzatmak için düzenli bakım yapın: yüzeydeki tozu ve soğutma kanatlarını her 3 ayda bir temizleyin, sıcaklık sensörünü ve kablo terminallerini her 6 ayda bir kontrol edin ve topraklama sistemini her yıl inceleyin. Uzun-dönem kullanılmayan transformatörler için, güvenli çalışmayı sağlamak amacıyla kullanım öncesi-bir izolasyon direnci testi gerçekleştirin.



Çözüm



Doğru kurulum ve standart yapı, sistemin güvenli ve verimli çalışmasının temel garantileridir.100kVA Kuru-Tip Transformatörler.
